Analyse av årsaker og løsninger for den hydrauliske sylinderens selvdescent i det hydrauliske systemet?

Introdusere

Hydrauliske sylindereer ofte brukt aktuatorer i hydrauliske systemer. Deres operasjonelle stabilitet påvirker direkte ytelsen til hele systemet. La oss i dag diskutere vanlige problemer med hydraulisk sylinderdrift. Hvorfor senker de ofte på egenhånd når de er låst? La oss først diskutere strukturen og arbeidsprinsippet for hydrauliske sylindere.

1. Hydraulisk sylinderstruktur og arbeidsprinsipp

A hydraulisk sylinderbestår vanligvis av en bakre endehette, sylinderfat, stempelstang, stempelmontering og frontendhette. For å forhindre oljelekkasje fra sylinderen eller fra høytrykkskammeret til lavtrykkskammeret, er tetningene installert mellom sylinderfat og endehette, stempelet og stempelstangen, stempelet og sylinderfatet, og stempelstangen og frontenden. En støvbeskyttelse er også installert på utsiden av frontendhetten. For å forhindre at stempelet slår sylinderhodet når det raskt trekker seg tilbake til enden av hjerneslaget, er en bufferenhet installert på slutten av den hydrauliske sylinderen. Det kan også være nødvendig med en eksosanordning.

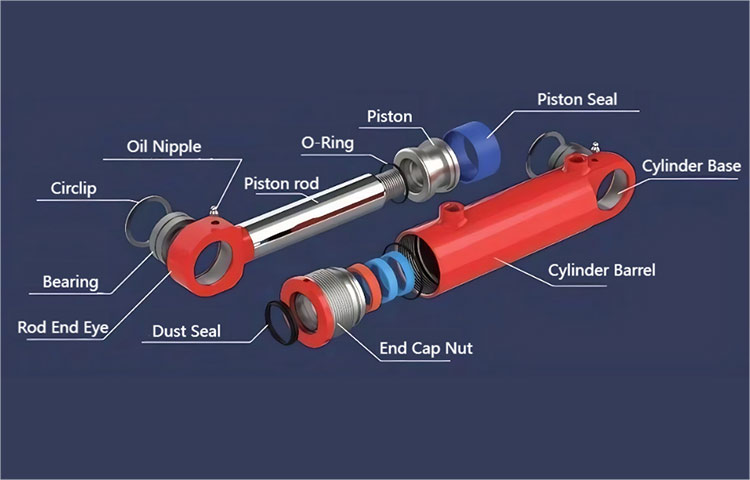

alt. Hydraulisk sylinderstruktur

2. Generell hydraulisk sylinderkrets

I et hydraulisk system, når en hydraulisk sylinder strekker seg til en viss lengde, trenger den ikke lenger å bevege seg og bare trenger å holdes i en viss stilling i en viss periode. På dette tidspunktet kan en retningsbestemt kontrollventil eller hydraulisk lås brukes til å holde sylinderen på plass. Den generelle hydrauliske kretsen er som følger:

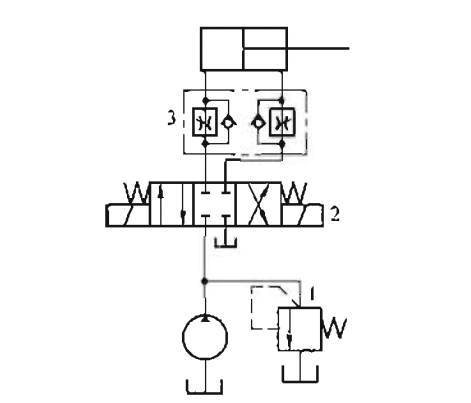

alt.hydraulisk sylinderkrets

3. Analyse av årsakene til at den hydrauliske sylinderen synker automatisk

Stempelstangen tilhydraulisk sylinderTrekkes inn under handlingen av ekstern kraft. I henhold til strukturen og arbeidsprinsippet for den hydrauliske sylinderen, kan vi analysere at den grunnleggende årsaken til tilbaketrekning av den hydrauliske sylinderen er at volumet av den hydrauliske oljen i det stavløse kammeret har gått ned. De mulige årsakene til nedgangen i volumet av den hydrauliske oljen i det stavløse kammeret er årsakene til at den hydrauliske sylinderen synker automatisk:

(1) Intern lekkasje av den hydrauliske sylinderen. Oljen i det stavløse kammeret i den hydrauliske sylinderen strømmer inn i stangkammeret gjennom stempelforseglingen.

(2) Lekkasje ved bakenden av den hydrauliske sylinderen. Den hydrauliske oljen i det stavløse kammeret lekker ut til utsiden gjennom bakenden. Dette er en ekstern lekkasje og er enkel å sjekke.

(3) Den hydrauliske oljen i det stavløse kammeret strømmer bort gjennom oljeporten. Dette kan deles inn i flere situasjoner:

a) Oljelekkasje fra oljeportrørleddet eller hydraulisk oljerør. Dette er også en ekstern lekkasje og er enkel å sjekke.

b) I kretsen ved å bruke den reverseringsventilnøytrale låsen, kan det hende at den reverseringsventilen ikke blir helt returnert til nøytral stilling, eller det nøytrale tetningen kan være dårlig.

c) I kretsen ved bruk av den hydrauliske låsen kan den hydrauliske låsringen bli skadet eller den reverserende ventilnøytrale posisjonen kan velges feil. (4) Oljelekkasje fra den hydrauliske sylinderfat anses også som ekstern lekkasje, noe som er lett å observere, og muligheten er generelt veldig liten.

4. Løsning

(1) Intern lekkasje av den hydrauliske sylinderen kan være forårsaket av aldring av tetningsringen. Tetningsringen må skiftes ut, eller en rimeligere tetningsstruktur må redesigne.

(2) Det samme er tilfelle for lekkasje av bakdekselet til den hydrauliske sylinderen. Tetningen må byttes ut, eller en rimeligere tetningsstruktur må redesigne.

(3) Når oljerørets leddet lekker olje, må du sjekke om felles tetningsringen er skadet. Bytt ut tetningen eller skift ut skjøten.

(4) I kretsen ved hjelp av den reverserende ventilsenterlåsen er midtforseglingen ikke bra. Generelt er det forårsaket av oljeflekker eller andre urenheter som fører til at ventilkjernen ikke beveger seg på plass, eller fjæren sitter fast eller ødelagt, noe som fører til at den ikke kan komme tilbake til midtposisjonen. Profesjonelt personell må reparere eller erstatte reverseringsventilen. Hvis kravet om vedlikehold av trykk er relativt høyt, kan du vurdere å erstatte den hydrauliske låsen.

(5) I kretsen låst av hydraulisk lås kan den nøytrale funksjonsventilen med lukkede porter A og B ikke brukes, fordi lukkingen av porter A og B kan føre til at den hydrauliske kontrollen enveis ventil fortsatt åpnes i begge retninger og ikke klarer å spille låsrollen. I tillegg kan den hydrauliske låsfjærbruddet eller urenhetene også føre til at den hydrauliske låsen ikke er i stand til å være helt lukket, noe som resulterer i lekkasje.

Sammendrag

Hydrauliske sylindereer kritiske aktuatorer i hydrauliske systemer, og deres stabilitet er avgjørende for systemytelse. Et vanlig spørsmål er den uønskede selvdesigningen av hydrauliske sylindere når de er låst i posisjon. Dette problemet oppstår på grunn av intern eller ekstern lekkasje, for eksempel tetningssvikt i sylinderen, lekkasje ved enden deksler eller hydraulisk olje som rømmer gjennom oljeporten. I tillegg kan feil funksjon av retningsbestemmelsesventiler eller hydrauliske låser - for eksempel ufullstendig nøytral posisjonering, tetningslitasje eller feil ventilvalg - bidra til problemet. Løsninger inkluderer å erstatte skadede tetninger, reparere eller erstatte feilventiler, sikre riktig hydraulisk låsevalg og opprettholde systemets renslighet for å forhindre forurensning. Å adressere disse faktorene sikrer pålitelig hydraulisk sylinderdrift og forhindrer utilsiktet bevegelse.
