Hvordan velge ventilblokk?

DeVentilblokker en nøkkelkomponent i hydrauliske systemer og industrielle væskekontrollsystemer. Riktigheten av utvalget er direkte relatert til ytelsen, påliteligheten og økonomien i systemet. For å forbedre arbeidseffektiviteten og redusere kostnadene, bør vi lære hvordan du kan velge ventilblokken riktig.

1. Avklar formålet med ventilblokken i utstyret eller enheten

Bestem arbeidsforholdene for ventilblokken, egenskapene til det aktuelle mediet, arbeidstrykket, arbeidstemperaturen og drifts- og kontrollmetoden. Før vi velger ventilblokken, må vi først forstå våre applikasjonskrav. Hva er temperaturen og trykkområdet for væsken? Hvor stor er strømningshastigheten? Dette er alt vi trenger å vurdere.

2. Velg riktig ventilblokktype

I henhold til systemkravene, velger du riktig ventilblokk-type, for eksempel en en-hode-ventilblokk, en dobbelthodeventilblokk eller en ventilblokk med flere hode. Vanlige brukte ventilblokktyper i hydrauliske systemer inkluderer toveis kassettventilblokker, integrerte ventilblokker, etc.

3. Design og strukturell optimalisering

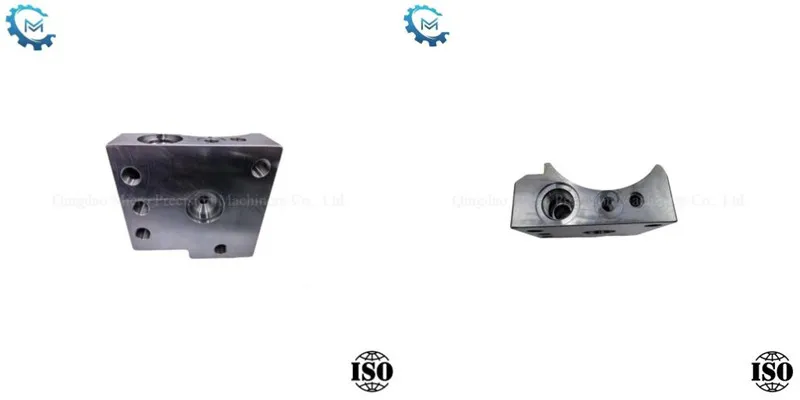

Utseende og størrelse:Ventilblokker generelt en rektangulær heksahedron, og det kan også være sirkulært med tanke på installasjonsromsbegrensningen.

Kanaldesign: Diameteren til hovedkanalen bør bestemmes basert på strømningshastigheten og strømningshastigheten. Strømningshastigheten til trykkkanalen skal ikke overstige 8m/s, og strømningshastigheten til returoljekanalen skal ikke overstige 4m/s.

Behandling og tilkobling: For å redusere strømningsmotstandstapet, kan hovedkanalen ta i bruk en delvis design gjennom hull; Komplekse kanaler bør unngås så mye som mulig for å forenkle behandlingen.

Grensesnitttypen og størrelsen på ventilblokken skal også vurderes, og den skal samsvare med grensesnittet til oljerøret, oljepumpen, aktuatoren, etc. koblet til den. For eksempel er det mange spesifikasjoner for vanlige gjengede grensesnitt, og tilkoblingen skal være tett for å forhindre lekkasje.

4. Vurder materialt utvalg

Materialvalget av ventilblokken avhenger av væskens egenskaper og arbeidsmiljøforholdene. Vanlige materialer inkluderer støpejern, rustfritt stål, plast osv. Forsikre deg om at det valgte materialet er korrosjonsbestandig, høye temperaturresistent og slitasje-resistent for å sikre påliteligheten til ventilblokken i langvarig bruk.

5. Installasjonsmetode

Installasjon av platetype, stabling av installasjon, etc. Hvis utstyret er plassbegrenset, kan det være mer egnet for en kompakt stabling av installasjonsventilblokken.

6. Funksjonelle krav

Enten det er et system som brukes for forskjellige funksjoner som retningskontroll, trykkkontroll eller strømningskontroll, er det nødvendig å velge en ventilblokk med den tilsvarende funksjonen.
