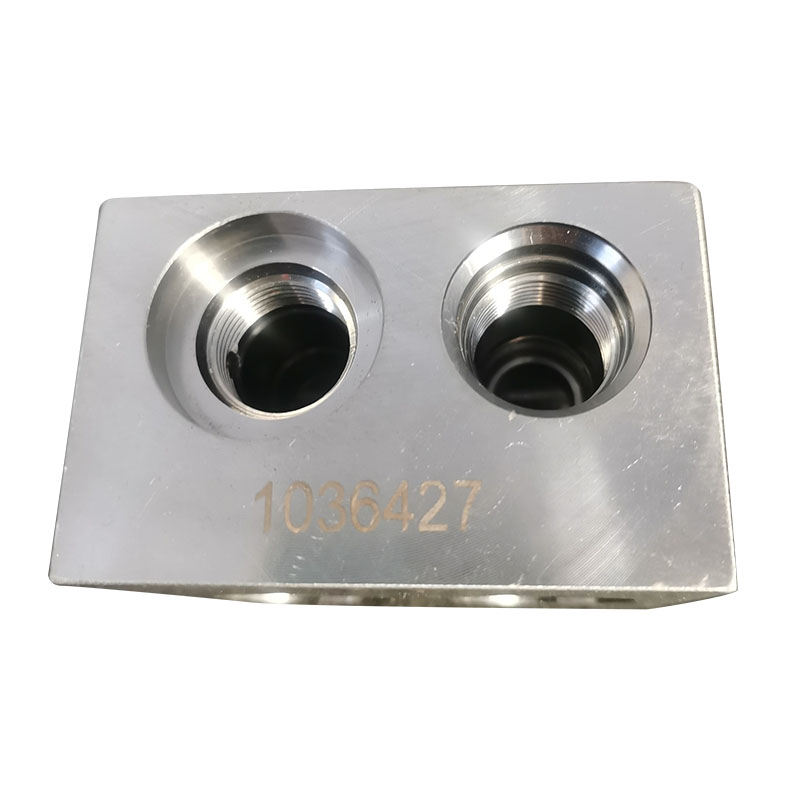

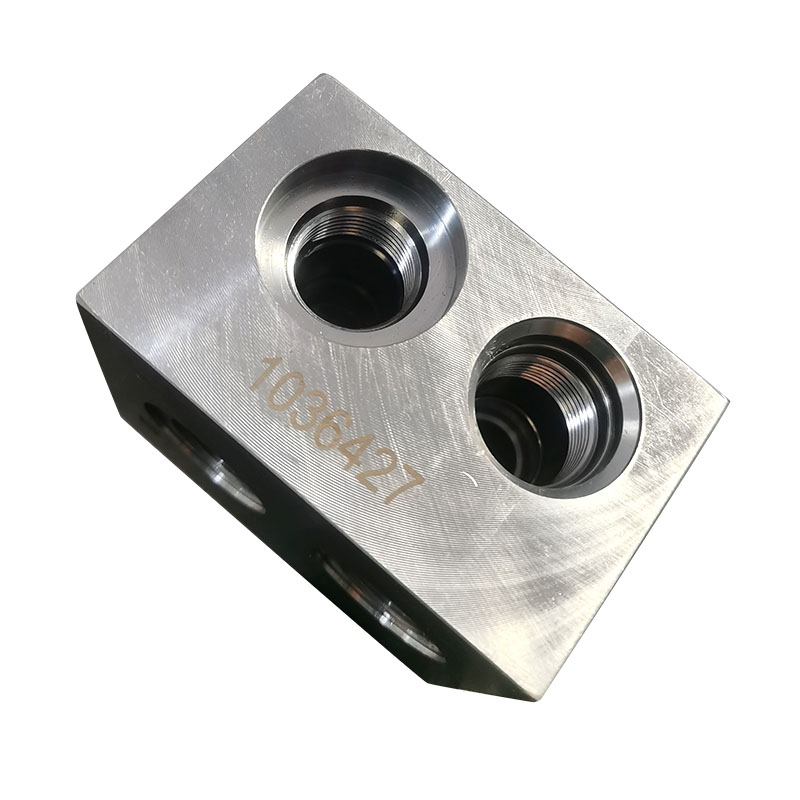

T13A hydraulisk strømningskontrollventilblokk

T13A hydraulisk strømningskontrollventilblokk for hydrauliske systemer av høy kvalitet

Fordeler med hydrauliske ventiler

Kontroller strømmen av hydrauliske systemer nøyaktig

Kontroller trykket fra det hydrauliske systemet nøyaktig

Realiserer automatisk kontroll av hydraulisk system

Forbedre påliteligheten og sikkerheten til hydrauliske systemer

Valg av T13A hydraulisk strømningskontrollventilblokkmaterialer

Q355D smidd ark, QT500-7, QT400-18, rustfritt stål 316, aluminium, kobber og andre materialer. Vi godtar kundespesifiserte materialer og ikke-standard tilpasset prosessering for å sikre kvalitet og rettidig levering.

T13A hydraulisk strømningskontrollventilblokk Innføring

1: T13A hydraulisk strømningsreguleringsventilblokk kan behandles med en 2-veis direktevirkende magnetventilkjøringsventil og en retningsventil. Designstrømningshastigheten er: 40L/min. Behandlingshulltypen er T13A -ventilhull. 2-stillingen 2-veis kan utstyres med en magnetventil. Etter installasjon er det en rett ventil. Bevegelig type, ventilblokkventilhullet er en poppettventilstruktur. Denne ventilboringen er designet og maskinert for både normalt åpne og normalt lukkede konfigurasjoner. Ventilhullet til ventilblokken er designet som en poppet ventilstruktur, som er laget av nitrilgummi, EPDM og fluortegummi. Det er ingen lekkasje i ventilhullet til denne ventilblokken.

2: Ventilhullet til denne hydrauliske ventilblokken kan behandles med en 2-veis magnetventil-drevet glideventil og en retningsventil med en strømningshastighet på 45L/min. 2-stillingen 2-veis kan utstyres med en magnetventil. Det er en direktevirkende, balansert ventilstruktur, og har også både normalt åpne og normalt lukkede funksjoner. slags struktur.

3: Ventilhullet til denne hydrauliske ventilblokken er direktevirkende, mykt-svittende, magnetventildrevet poppettventil, retningsventildesignstrøm: 15L/min. Den hydrauliske ventilblokken kan behandles med en 2-plasser 2-veis magnetventil, som er en direktevirkende type. Poppetventilstrukturen har myke startegenskaper, noe som kan redusere systemets påvirkning betydelig når ventilen drives.

Tekniske data for T13A hydraulisk strømningskontrollventilblokk

Maksimalt operasjonelt trykk	350 bar
Rangert responstid	50ms
Maksimal lekkasje på 110 SUS (24 CST)	80cc/min@210brt
Bryterfrekvens	15000 sykluser/HR
pass	T13A
SEAL KIT-CARTRIDGE	Dette; 990-413-007
SEAL KIT-CARTRIDGE	Viton; 990-17-006
Kraft som kreves for en manuell nødoperasjon	33n/100 bar @port1
Manuell nødoperasjon Handlingsslag	2,5 mm
Magnetventilspole startspenning	12VCD/24VCD

Få et tilbud nå

T13A hydraulisk strømningskontrollventilblokk Innføring

Dette hydrauliske ventilblokkventilhullet kan stille inn det faste veiledningstrykkforholdet 4.5: 1 Half interception Balance Valve.

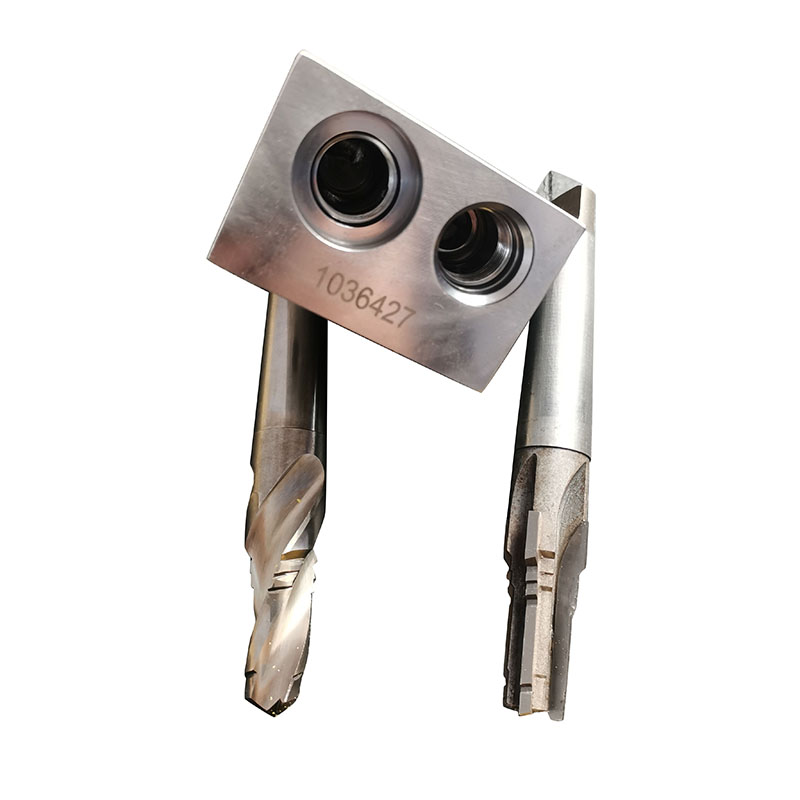

Ved hjelp av høye presisjon 5-aks CNC utstyrsbehandling, tilpasset form for verktøybehandling hydraulisk ventilblokkventilhull, for å sikre nøyaktigheten til ventilhullet, men også for å sikre glattheten til ventilhullet, RA0.8-RA1.6

Profesjonelt rengjøringsutstyr og profesjonelt avfjerningspersonell for burr sikrer rengjøring av hydrauliske ventilblokker og burrhåndtering av krysshull. Forsikre deg om at hver ventilblokk kan oppnå 3D -skyggedeteksjon.
