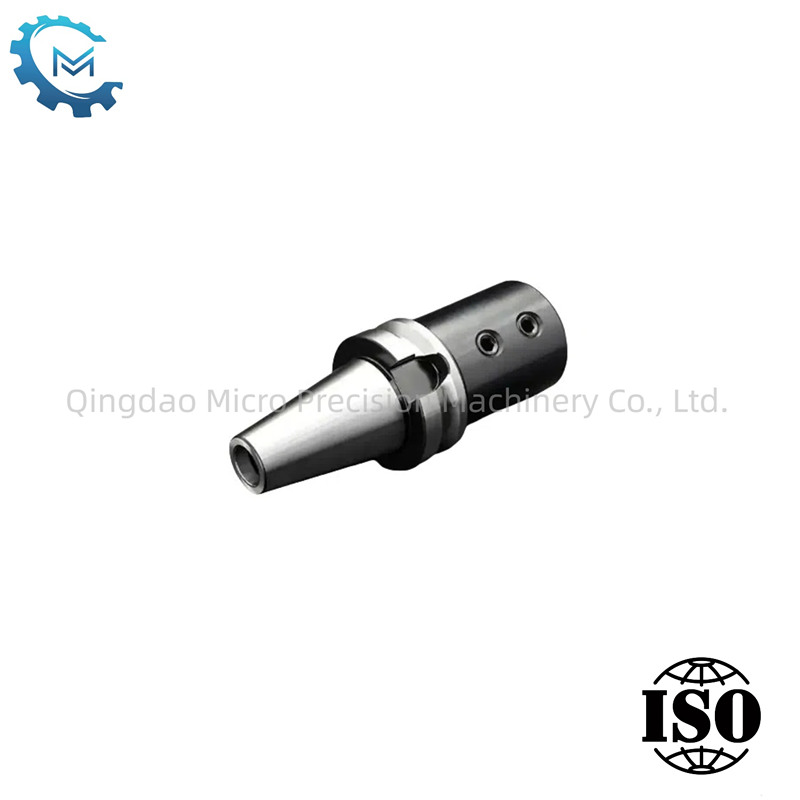

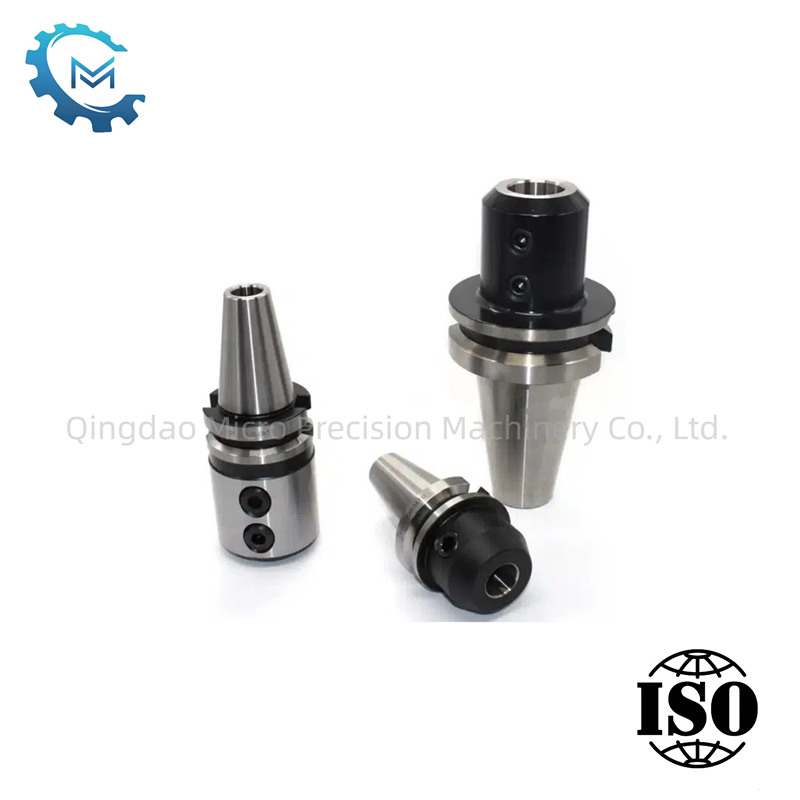

Sidelåsverktøyholder

Sidelåsverktøyholderen er en vanlig type skjæreverktøyholder, mye brukt i forskjellige CNC -maskiner. Den er låst ved sidefestingsskruer, lett å demontere og montere, med høy presisjon og klemmekraft. Det er egnet for tunge skjæreprosesser. Det heter også End Mill Holders eller Adapters. Verktøyholder kan tilpasses i forskjellige størrelser som kundens krav.

Send forespørsel

produktbeskrivelse

Sidelåsverktøyholderen sikrer skjæreverktøyet ved å stramme sideskruene, oppnå verktøy for verktøy, det kalles også endefabrikkholdere eller adaptere. Det brukes hovedsakelig til grov maskinering av verktøy med flatede shanks, for eksempel øvelser og fresing av kuttere. Denne verktøyholderen er egnet for applikasjoner som krever høyhastighets- og høye presisjonsfremringsprosesser.

Produktparametere:

Bestill No.Din69871.A × D-L1	L	D	D1	L2	L3	Wt （kg）
Bestill No.Din69871.A × D-L1	L	D	D1	L2	L3	Wt （kg）
DIN69871.A30 × 6-50	97.8	25	31.75	18		0.58
DIN69871.A30 × 8-50	97.8	28	31.75	18		0.64
DIN69871.A30 × 10-50	97.8	35	31.75	20		0.72
DIN69871.30 × 12-50	97.8	42	31.75	22.5		0.8
DIN69871.30 × 16-63	110.8	48	31.75	24		0.96
DIN69871.A40 × 6-50	118.4	25	44.45	18		0.92
DIN69871.A40 × 8-50	118.4	28	44.45	18		0.96
DIN69871.A40 × 10-50	118.4	35	44.45	20		2
DIN69871.A40 × 12-50	118.4	42	44.45	22.5		1.12
DIN69871.A40 × 14-50	118.4	44	44.45	22.5		1.12
DIN69871.A40 × 16-63	131.4	48	44.45	24		1.2
DIN69871.A40 × 18-63	131.4	50	44.45	24		1.2
DIN69871.A40 × 20-63	131.4	52	44.45	25		1.32
DIN69871.A40 × 25-100	168.4	65	44.45	24	25	2.04
DIN69871.A40 × 32-100	168.4	72	44.45	24	28	2.24
DIN69871.A40 × 40-120	188.4	90	44.45	30	32	2.4
DIN69871,50 × 6-63	164.75	25	69.85	18		3.3
DIN69871,50 × 8-63	164.75	28	69.85	18		3.4
DIN69871.A50 × 10-63	164.75	35	69.85	20		3.42
DIN69871.A50 × 12-63	164.75	42	69.85	22.5		3.42
DIN69871.A50 × 14-63	164.75	44	69.85	22.5		3.44
DIN69871.A50 × 16-63	164.75	48	69.85	24		3.46
DIN69871A50 × 18-63	164.75	50	69.85	24		3.48
DIN69871,50 × 20-63	164.75	52	69.85	25		4.24
DIN69871.A50 × 25-80	181.75	65	69.85	24	25	4.4
DIN69871.A40 × 32-100	201.75	72	69.85	24	28	4.52
DIN69871.A40 × 40-120	221.75	90	69.85	30	32	4.72

Få et tilbud nå

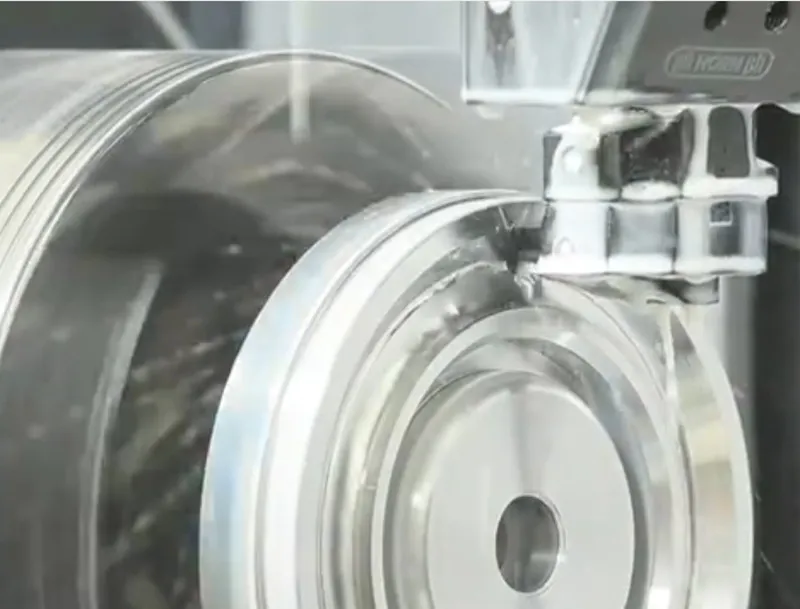

Produksjonsprosess for sidelåsverktøyholder:

Den fremste avsmalnende skaftet og den bakre indre hullet til verktøyholderen er maskinert for å sikre dimensjonal nøyaktighet og overflatesuhet oppfyller kravene. De perifere gjengede hullene til verktøyholderen er maskinert, og sikrer at midtlinjen til de gjengede hullene danner en viss vinkel med den radiale retningen til den indre hullet, fasiliterer installasjonen av den vinkelen.

Side Lock Tool Holder
