Oljepakning RS-serien

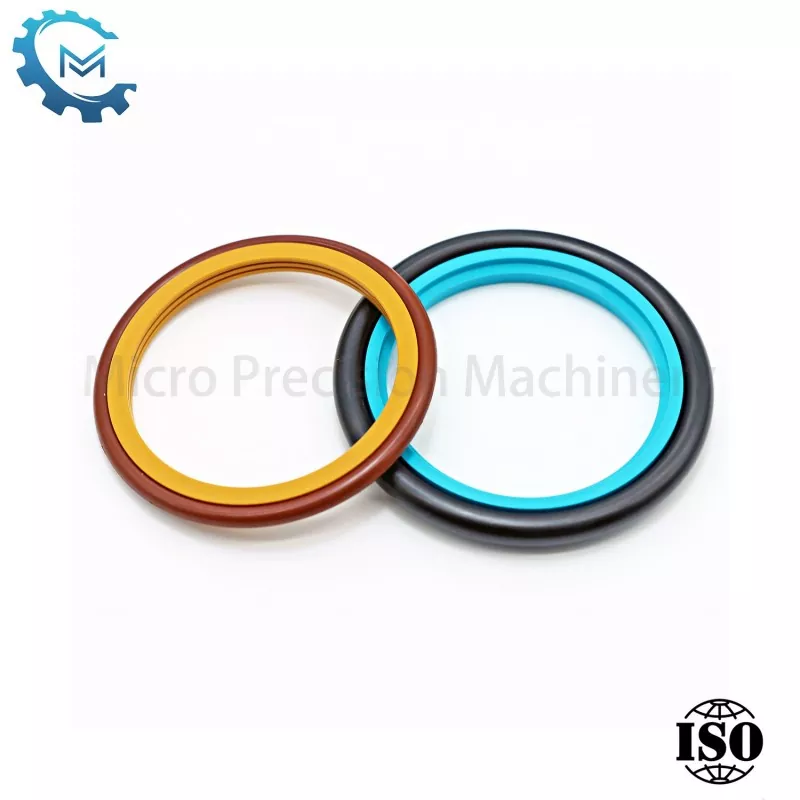

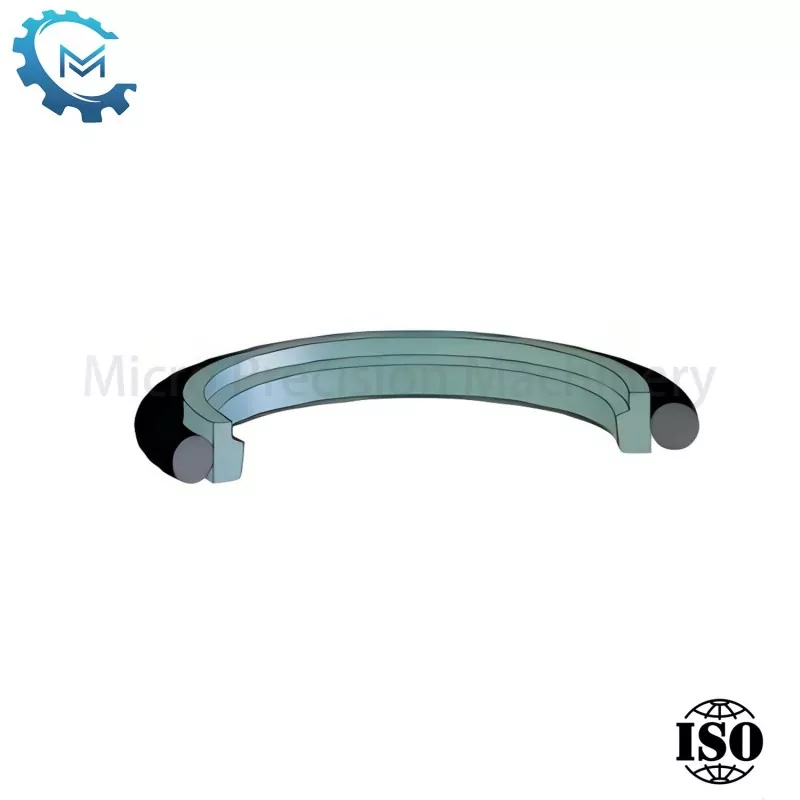

Oljepakning RS-serien, også kjent som stempelstangen enveis tetningsring, er sammensatt av en anti-slitasje fylt polytetrafluoretylen PTFE-ring og en O-type gummitetningsring. O-type ringen gir elastisitet for å kompensere for slitasjen på PTFE trinnringen og har kun en enveis tetningseffekt.

Send forespørsel

produktbeskrivelse

Enkeltvirkende tetninger for stempelstenger i hydrauliske sylindre er avgjørende komponenter. Disse tetningene er designet for å forhindre væskelekkasje i én retning. De fungerer ved å skape en tett barriere mellom stempelstangen og sylinderhuset.

Riktig installasjon og vedlikehold av disse tetningene er avgjørende. Regelmessig inspeksjon for slitasje og skade bidrar til å sikre at den hydrauliske sylinderen fungerer jevnt og uten væsketap. Når den fungerer korrekt, bidrar enkeltvirkende stempelstangtetninger til den generelle ytelsen og påliteligheten til det hydrauliske utstyret.

Produktparametere:

Sporoverflateegenskaper:

Fullfør	Rtmax (um)	Ra (um)
SlidingSurface	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

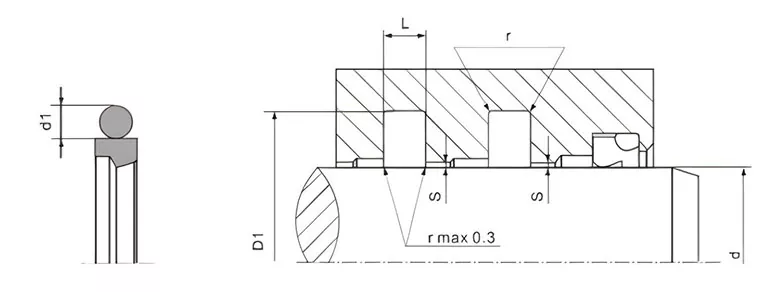

Skaftdiameter	Bunndiameter	Bredde	Avrundet hjørne	Smax*			O-ring
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40Mpa	d1
3-7,9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
＞1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
