Bør avlastningsventilen installeres før eller etter sjekkventilen?

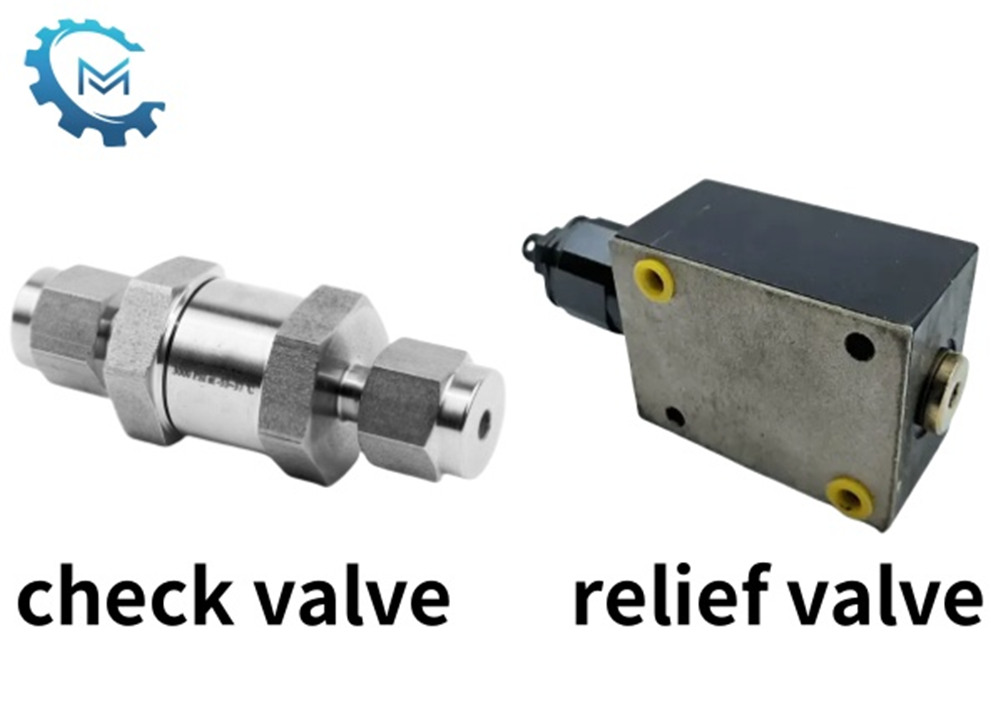

Som produsent av hydraulisk utstyr tenker vi ofte på installasjonsrekkefølgen på avlastningsventiler og sjekkventiler når vi designer hydrauliske systemer. Begge ventiler spiller en viktig rolle i hydrauliske systemer. Avlastningsventilen brukes hovedsakelig for å beskytte systemet mot skader forårsaket av overdreven trykk, mens sjekkventilen brukes for å forhindre omvendt strøm av olje.

Hvorfor er avlastningsventilen ofte oppstrøms forKontroller ventilen?

Når avlastningsventilen brukes som den viktigste trykkkontrollventilen til systemet, er den vanligvis koblet parallelt ved utløpet av den hydrauliske pumpen og før sjekkventilen. På dette tidspunktet overvåker avlastningsventilen direkte og begrenser pumpens utgangstrykk for å forhindre for høyt trykk forårsaket av plutselige belastningsendringer eller systemblokkering, og beskytte sikkerheten til pumpen og rørledningen. Denne jernregelen er avledet fra kjernesikkerhetslogikken til det hydrauliske systemet: Trykkoljeutgangen av oljepumpen kan bare komme inn i aktuatorkretsen som er kontrollert av sjekkventilen etter å ha passert gjennom avlastningsventilen. Denne utformingen sikrer at når systemtrykket overstiger den innstilte verdien, kan avlastningsventilen umiddelbart lede overflødig strømning tilbake til oljetanken for å unngå trykkbølger som skader rørledninger eller komponenter.

Unntak for spesielle situasjoner

Under visse arbeidsforhold må overløpsventilen plasseres etter sjekkventilen. For eksempel, i en hydraulisk låsekrets, er det ofte nødvendig med en uavhengig overløpsventil bak låseanordningen som er sammensatt av to hydraulisk kontrollerte sjekkventiler. Dette designet sikrer ikke bare pålitelig låsing av aktuatoren, men kan også uavhengig kontrollere påvirkningstrykket når du låses opp.

Et annet eksempel er oljeforsyningskretsen til noen akkumulatorer. Når det er nødvendig å beskytte nedstrømskomponentene i akkumulatoren, må overløpsventilen installeres etter sjekkventilen. På dette tidspunktet kan sjekkventilen forhindre at akkumulatorenergien strømmer tilbake, mens den påfølgende overløpsventilen overvåker arbeidskammertrykket til enhver tid, og danner en dobbel beskyttelsesmekanisme.

Konklusjon

Som enVentilblokkProdusent, vi er godt klar over at riktig valg av installasjonssekvensen for avlastningsventiler og sjekkventiler er avgjørende for den stabile driften av det hydrauliske systemet og beskyttelse av komponenter. Når vi designer et hydraulisk system, vil vi omfattende vurdere balansen i hele det hydrauliske systemet basert på de spesifikke behovs- og applikasjonsscenariene i systemet, og velge installasjonssekvensen riktig for å sikre at det hydrauliske systemet kan fungere trygt og effektivt.
